IN-/UTGÅNGSMODULER, FÄLTBUSS MODBUS

Beskrivningar:
FBM-serien innehåller in-/utgångsmoduler för allmänna ändamål för systemintegratörer.

FBM-serien som finns i flera in-/utgångskonfigurationer, medger bekväm plintanslutning och gränssnitt till VVS, belysning, temperaturgivare, och andra typiska applikationer inom byggnadsautomation.

Var och en av de analoga ingångarna kan bygelkonfigureras för signaler av antingen 0-5, 0-10V,
0-20mA, pulsräkning, givaringång eller digital kontakt.

Utgångarna finns som potentialfria kontakter 0,5A@30Vdc, 1A@125Vac/utgång, 0-10V, 0-20mA analog.

Modulerna är slavenheter som lätt kan kontrolleras via RS485:s seriella gränssnitt med hjälp av modbusprotokoll enligt industristandard.

Utmärkande egenskaper:

  • Störskyddade analoga ingångar med 10-bitars upplösning.

  • Utgångar kan individuellt ställas på ON, OFF, AUTO.

  • Kraftigt plasthölje för lång hållbarhet i kommersiella miljöer.

  • Standard Modbus-protokoll som tillåter upp till 254 unika enheter i ett RS485-nätverk.



FBM 16 är en analog ingångs- och utgångsmodul med 8 analoga in- och utgångar.

Ingångarna kan konfigureras att ta emot
0-5V alt. 0-20mA signaler, Thermistor temperaturgivare NTC 10K, digitala kontakter eller pulsräknare.

FBM 16 konverterar analoga signaler till ett 10-bitarsvärde mellan 0-1024.

FBM 16 kan kommunicera med ett överordnat styrsystem via Modbus485.

Enheterna är också tillgängliga via Ether net med hjälp av NWC Gateway, som kommunicerar med upp till 8 av modulerna samtidigt, visar alla ingångsvärden och tillåter kontroll av utgångarna via HTTP, TCP, eller ModbusTCP.





FBM 16



Fieldbus
Module

Instruktioner Master/Slave MB Poll

Info

Manual Manual Manual


Installation


G och G0 Datablad Prislista Adresslista

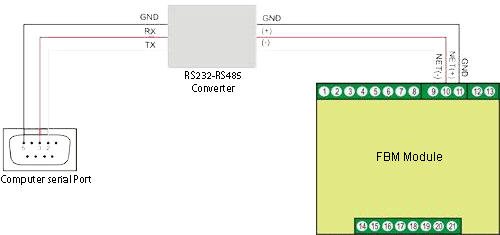

FBM - Inkoppling till dator


FBM 21 är en analog ingångs- och reläutgångsmodul med 8 analoga ingångskanaler och 13 inbyggda reläutgångar.

Ingångarna kan konfigureras att ta emot
0-5V alt. 0-20mA signaler, Thermistor temperaturgivare NTC 10K, digitala kontakter eller pulsräknare. Kan ställas individuellt för varje ingång.

FBM 21 konverterar analoga signaler till ett 10-bitarsvärde mellan 0-1024.

Reläutgångarna är dimensionerade för 1A@ 120Vac och kan användas för att styra olika typer av On / Off-enheter.

Varje relä kan styras via programvara eller kan kontrolleras vid enheten manuellt genom att använda de inbyggda Hand / Off / Auto-strömbrytarna.

Lysdioder för ingångar och utgångar ger en visuell indikation på strömstatus vid varje punkt.

FBM 21 kan kommunicera med ett överordnat styrsystem via Modbus485.

Enheterna är också tillgängliga via Ethernet med hjälp av NWC Gateway, som kommunicerar med upp till 8 av modulerna samtidigt, visar alla ingångsvärden och tillåter kontroll av utgångarna via HTTP, TCP, eller ModbusTCP.


FBM 21



Fieldbus
Module

Instruktioner

Master/Slave MB Poll

Info

Manual

Manual Manual


Installation


G och G0 Datablad Prislista Adresslista

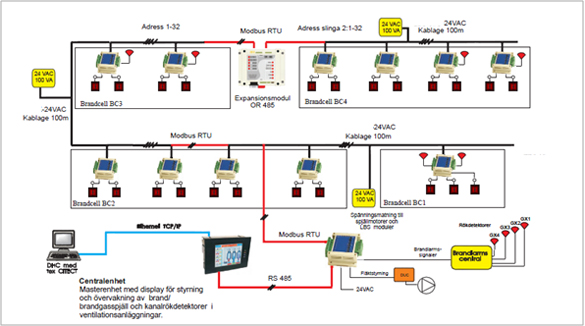

Exempel på installation Modbus bus-system för brandspjällstyrning


Beskrivningar:

FBM 22-serien är generella in-/utgångsmoduler för att byggnadsintegratörer.

FBM-serien som finns i flera in-/utgångskonfigurationer, medger bekväm plintanslutning och gränssnitt till VVS, belysning, temperaturgivare, och andra typiska applikationer inom byggnadsautomation.

Var och en av de analoga ingångarna kan bygelkonfigureras för signaler av antingen
0-5V, 0-10V, 0-20mA givaringång, pulsräkning eller on/off.

Utgångarna finns som on/off-kontakter
1A@125Vac, 0-10V, analog.

Modulerna är slavenheter som lätt kan kontrolleras via RS485:s seriella gränssnitt med hjälp av modbusprotokoll enligt industristandard.




Utmärkande egenskaper:

  • Störskyddade analoga ingångar med 10-bitars upplösning.

  • Utgångar kan individuellt ställas på ON, OFF, AUTO.

  • Kraftigt plasthölje för lång hållbarhet i kommersiella miljöer.

  • Standard Modbus-protokoll som tillåter upp till 254 unika enheter i ett RS485-nätverk.





FBM 22



Fieldbus
Module

Instruktioner Master/Slave MB Poll

Info

Manual Manual Manual


Installation


G och G0 Datablad Prislista Adresslista











FBM 32 är en analog ingångsmodul med 32 analoga inbyggda ingångskanaler.

Ingångarna kan tolka 0-5V, 0-10V signaler, Thermistor temperaturgivare NTC 10K, eller digitala kontakter.

FBM 32 kan också fungera för att tolka
4-20mA ingångar om ett 250ohms motstånd placeras över ingången och jord.

FBM 32 konverterar analoga signaler till ett 10-bitarsvärde mellan 0-1024.

FBM 32 kan kommunicera med ett överordnat  styrsystem via Modbus485.

Enheterna är också tillgängliga via Ethernet med hjälp av NWC Gateway, som kommunicerar med upp till 8 av modulerna samtidigt, visar alla ingångsvärden och tillåter kontroll av utgångarna via HTTP, TCP, eller ModbusTCP.


FBM 32



Fieldbus
Module

Instruktioner Master/Slave MB Poll

Info

Manual Manual Manual


Installation


G och G0 Datablad Prislista Adresslista





Applikationer för övervakning:

  • Temperatur

  • Fuktighet

  • CO2

  • Tryck

  • Flöde

  • Spänning

  • Strömstyrka

  • Digitala kontakter

  • etc.

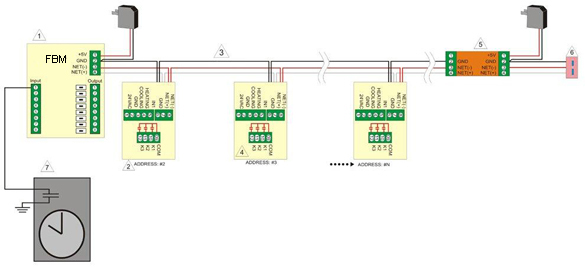

FBM Master Tidursdiagram



  1. FBM modul som är kopplad till nätverket med en RS485

  2. Börja med adress #2, så att adressen #1 finns tillgänglig för att lägga till nya MPC med defaultinställning fortfarande på # 1

  3. Standard RS485 kablagetekniker, 18,20 mått, tvinnade par + jord, eventuellt skärm, maxlängd för segment = 1 km

  4. Baksidan på MPC5-B eller-A, båda versionerna har samma kabelanslutningar

  5. Använd en nätverksrepeater för att öka signaler eller isolera delar av nätet, antalet repaters är upp till systemdesigner

  6. Största adress på varje  segment är 254, lägg till fler segment för större nätverk

  7. Tidur som kan ställas in för ON/ OFF automatiskt vid önskad tid


Omvandlare/Förstärkare
Det finns två ingångar som kan väljas via bygling till antingen RS232 för anslutning till en PC som en konverterare, eller till RS485 för bus-repeaterläge.

Den isolerade, halv-duplex RS485-utgången har två separata kontakter för att lätt kunna dela upp nätverket vid felsökning.

Lysdioder för diagnos visar vanliga felkopplingar såsom kortslutningar och öppna kretsar.

Alla protokoll såsom BACnet, Modbus eller generiska RS485-protokoll stöds eftersom enheten endast är en hårdvarurepeater. Viss diagnostik såsom dålig CRC och felrapportering för Modbus  finns endast tillgänglig med Modbus vid 19.2k eller 9600 baud.

Ingång: RS-232 eller RS485 (bygelvald)
Utgång: Isolerad RS485

Utmärkande egenskaper:

  • RS485 diagnostik med lysdioder

  • Fel kan avläsas via Modbus

  • Stöder alla protokoll, hårdvarubaserad repeater

  • Isolerad strömförsörjning och RS485- bus.

  • Alla kontakter kan pluggas i

  • In-Circuit serieprogrammering, tillgänglig källkod

  • Effekt: 12V-24V(AC/DC)


REP 485




Fieldbus
Module

Instruktioner Master/Slave MB Poll

Info

Manual Manual Manual

  Installation

  G och G0 Datablad Prislista

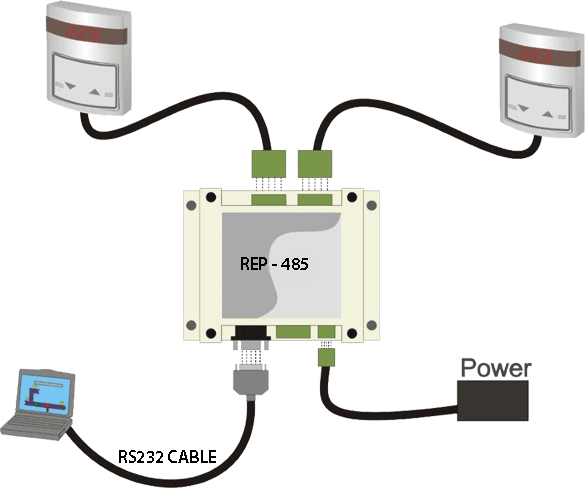

REP - 485 KOPPLINGSSCHEMA



Gateway till Ethernet
Master network controller som kan lagra årliga tidtabeller och styra upp till 254 Controllers.

Lätt att använda och perfekt för internet.

Internetansluten och upprätthåller byggnadens tidtabeller

  • Lagrar vecko- och månatliga tabeller för upp till 254 controllers

  • Lägg till så många nätverkscontrollers som du vill för större projekt

  • Fungerar även som generell Modbus RTU gateway

  • Ingångssidan: RS232 och Ethernet

  • Anslutningar på utgångssidan: RS485

  • Kommunikationsprotokoll: MODBUS RTU över RS485 och TCP / IP

  • Tilldela en IP-adress och få åtkomst från vilken plats som helst

  • "Internet tunneling" kommer snart, anslut från vilken plats som helst utan statisk IP-adress

  • Levereras med källkoden om du vill lägga till din egen kontroll-logik, ca 30k ROM utrymme

  • Din egen logotyp och anpassad etikett tillgänglig



Fieldbus
Module

Instruktioner Master/Slave MB Poll

Info

Manual Manual Manual


Installation

    Nätverk
G och G0 Prislista Datablad Manual

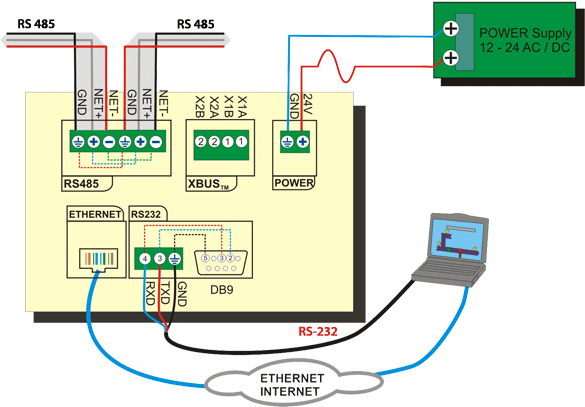

KOPPLINGSSCHEMA


Operatörspanel - pekskärm



Operatörsgränssnitt med analog resistiv pekskärm med följande egenskaper:

  • 5,7 "QVGA (320 x 240 pixlar) Färg (256 färger) pekskärm

  • Fyra Kommunikationsportar:

    • Två USB-portar för anslutning av PLC / skrivare / programmeringsport

    • Ethernet-port för anslutning till PLC / programmeringsport / fjärrövervakning

    • En USB-port som programmeringsport

  • Flerspråksstöd (Unicode) med Windows ®-teckensnitt

  • Direktanslutning till de flesta controller-familjer inklusive Modbus RTU

  • Upp till 65535 användardefinierbara skärmar (full storlek) eller popup-fönster

  • Realtidsklocka och datum

  • Wizards för snabb applikation av standardbitmappade objekt

  • Realtids- och historiska larm

  • Realtid och historiska trender

  • Recept, stöd för stapeldiagram

  • Bakgrundsbelyst skärmsläckare

  • Windows® baserad programvara ......... GRATIS!

  • IP65 design, CE / UL-certifiering




APM550

FBM22
