PROJECTING GUIDE - COOL/HEAT - CHILLED BEAMS/RADIATOR (CH1)

printer-friendly page



Rumsreglering med kyla/värme i sekvens - fristående eller i nätverk (PWM) CH1

Funktion

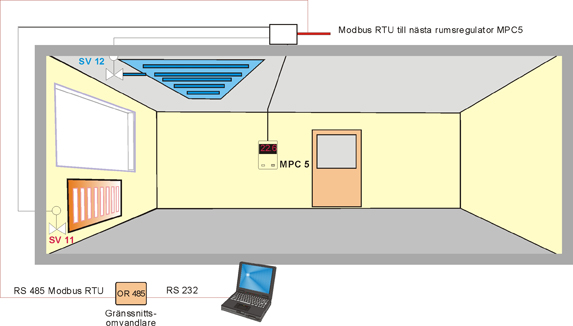

Temperaturgivare styr via regulator RC1, ventil SV12 för kylbaffel och SV11 för radiatorvärme i sekvens.

Vid sjunkande temperatur, stänger ventil SV12 för kylbaffel och SV11 för radiatorvärme öppnas.

Vid ökande temperatur sker det omvända förhållandet. Reläer för fläktar styrs i tre steg i värme- respektive kylsekvens.

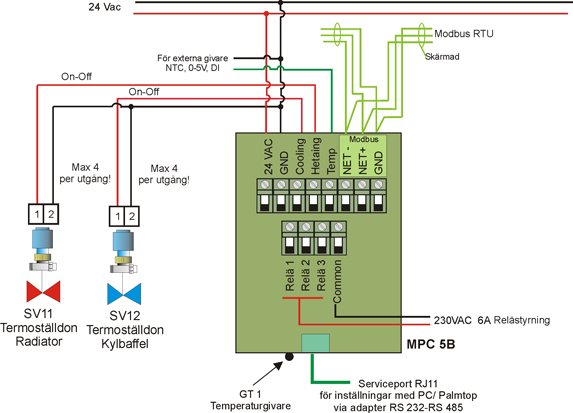

Rumsregulator MPC 5B

Rumsregulator MPC 5B har direktanslutning med MODBUS RTU för nätverkskommunikation.

Regulatorn har inbyggd temperaturgivare och anslutning för extern givare.

Justering av börvärden görs med knappar på regulatorn och avläsning av är- och börvärde presenteras i display
