PROJEKTERINGSTIPS - VAV - KYLA/KYLA

utskriftsvänlig sida









Rumsreglering:
Kyla-kyla i sekvens med VAV-spjäll och kylbaffel




ICA Huvudkontor, Oslo

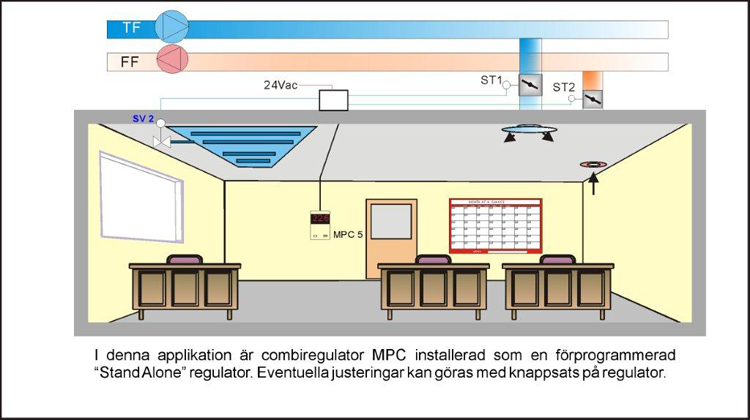

Funktion
Den inbyggda temperaturgivaren GT1 mäter rumstemperaturen och via en PI-regulator regleras utsignalen till VAV spjällställdon ST1 och ST2, samt reglerventil SV2 på kylbaffel i sekvens.

Vid ökat kylbehov aktiveras utgång COOLING 0-10Vdc till VAV spjällställdon. Därefter aktiveras utgång HEATING 0-10Vdc till reglerventil SV2.

Samtliga parametrar för PI-regulator och börvärden kan ändras med knappsats på regulator och visas på display.


Grundinställning för denna applikation
Parametrar: (Beteckning inom parentes är beteckning på display)



P-band (PPr)

3 C

I-tid (Pin)

5%/C/min

Börvärde, närvaro (direkt)

22 C

Börvärde, nattdrift (nCd)

22 C

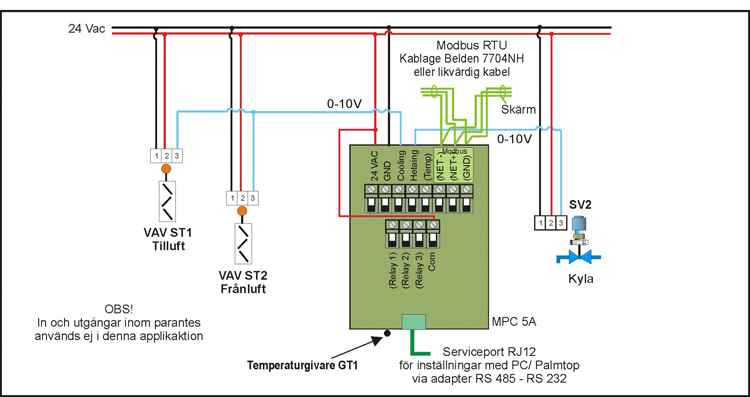

Produkter

Beteckning

Benämning Typ

RC1

Rumsregulator MPC 5A

GT1

Temperaturgivare NTC inbyggd

ST1

Spjällställdon RM8 0-10V

ST2

Spjällställdon RM8 0-10V

SV2

Värmeställdon EAV 24 0-10Vdc

Ventil

2-vägs 15mm FBV 215

ICA





Huvudkontor





E-post: ewert@automatikprodukter.se

Tel: +46(0)31-287202

Mobil: +46(0)708-885298
