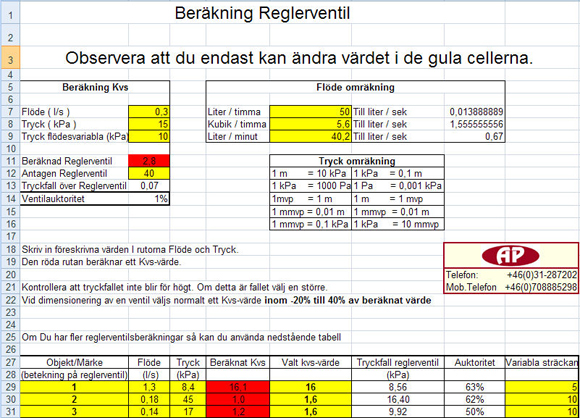

Data för överslagsberäkningar
När VVS-system skall dimensioneras råder det ofta
en osäkerhet vilken storlek på t.ex. tryckfall olika komponenter har.
För överslagsberäkningar kan följande uppgifter användas.
Vid noggrann
beräkning är det nödvändigt att kontrollera hos fabrikanterna.
|
Följande data är exempel på vanligt
förekommande tryckfall |
|
∆pp
= Tryckfall på VVX primärsida
∆ps
= Tryckfall på VVX sekundärsida |
|
|
Vattenvärmare (tappvatten) |
 |
∆pp = 2 - 7 kPa max 20 kPa
∆ps = 10 - 30 kPa max 50 kPa |
|
Värmeväxlare (radiatornät)
Värmeväxlare (radiatornät)
Värmeväxlare (radiatornät) |
|
∆pp = 20 kPa max
∆ps = 15 kPa max |
| |
|
|
Radiatorer utan rad. ventil |
∆p = 0,5 kPa |
| |
|
|
Lågflödessystem |
∆p = 10 kPa |
| |
|
|
Konvektorer |
∆p = 0,5 - 2 kPa |
| |
|
|
Fan coils |
∆p = 0,5 - 2 kPa |
| |
|
|
Värme-/kylbatteri |
∆p = 0,5 - 2 kPa |
| |
|
|
Pannor, villor
Pannor, flerfamiljshus |
∆p = 1 - 5 kPa
∆p = 0,5 - 10 kPa |
| |
|
|
Vattenmätare, fjärrvärme |
∆pp
≈ 15 kPa |
| |
|
|
Filter |
∆p
≈ 15 kPa |
| |
|
|
Rörmotstånd, kopparrör
Rörmotstånd, stålrör
Rörmotstånd, totalt i UC* |
∆p
≈ 0,2 kPa/m (υ
≈ 0,3 m/s
∆p ≈ 0,4 kPa/m
(υ ≈ 1 m/s)
∆p ≈ 10 kPa |
| |
|
* Fjärrvärmecentral |
