GASDETEKTERING - KOLMONOXID (CO)





Kolmonoxid är en av de vanligast förekommande giftiga gaserna.

Det är en färg- och luktlös gas.

Det hygieniska gränsvärdet är 35ppm, men redan vid lägre koncentrationer kan symptom i form av trötthet visa sig.

Vid högre koncentrationer blir andningen forcerad. Andra symptom på förgiftning är huvudvärk, illamående, förvirring och yrsel.

Förgiftningen leder ofta till medvetslöshet och eventuellt även till döden.

Allvarliga symptom kan uppstå redan vid koncentrationer på några hundra ppm, om man exponeras för gasen under en längre tid.

Upprepade förgiftningar kan ge bestående men.

Vad som sker vid förgiftning är att kolmonoxiden tas upp av hemoglobinet i blodet vilket gör att syretransporten störs.

Vid förgiftning bör den förgiftade få andas med syrgasapparat.

Larmgränser för övervakning av den omgivande luften sätts lämpligen efter de hygieniska gränsvärdena:

  • Larm 1 = 35ppm

  • Larm 2 = 40ppm

Om källan är avgaser sätts följande gränser:

  • Larm 1 = 20ppm

  • Larm 2 = 25ppm

Se mer i Arbetsmiljöverkets "Hygieniska Gränsvärden"

I alla processer där man har ofullständig förbränning av kolbränslen bildas kolmonoxid.

CO-varnare behövs inom metall- och gruvindustrin där det förekommer förbränningsmotorer. Ett annat område är den kemiska industrin.

Detektorplacering
Kolmonoxiden har en något lägre densitet än luft men ligger ändå så nära luftens densitet att den lätt påverkas av till exempel luftdrag.

Normalt brukar man ju säga att gaser med lägre densitet (lättare gaser) stiger mot taket och att man ska anpassa sensorplaceringen därefter, men när en gas densitet ligger väldigt nära luftens så måste man alltså ta hänsyn
till att den är väldigt lättpåverkad och kan hamna var som helst i lokalen.

I dessa fall placeras sensorn lämpligast i andningshöjd, 1,5 - 1.8 m över golv.

Om kolmonoxid, som har något lägre densitet än luft, är komprimerad och plötsligt släpps ut i atmosfären kommer den snabba tryckförändringen att ge upphov till ett temperaturfall vilket i sin tur får till följd att kolmonoxidens densitet ökar.

Detta kan då innebära att kolmonoxiden sjunker mot golvet.

Explosionsfara
Kolmonoxid är också en explosiv gas, men undre explosionsgränsen, dvs. minsta koncentration vid vilken explosion kan förekomma, är relativt hög, 10,9%, vilket ju på grund av förgiftning är en livsfarlig koncentration.


Se även projekteringstips

Val av utrustning

Stand-alone detektorn är en detektor där strömförsörjning, larm- och styrfunktioner finns inbyggda i detektorhöljet. Denna används där mycket enkla system eftersträvas och ett fåtal övervakningspunkter önskas.




ACO, Analog detektor - väggmontering

Byggvaru-

CE

ACO

ACO





deklaration

deklaration

Prislista

Datablad








ACO, Analog detektor - kanalmontering



Kalibr.-

Kanalkit



Kapslings-







certifikat

Datablad

grad









Gasalarmskylt för kolmonoxidsdetektor





ACO













Prislista

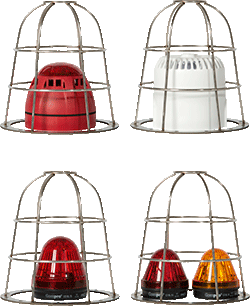

Varningssiren för kolmonoxiddetektorer







ACO

AAW













Prislista Datablad






OAW 24, kombinerad varningssiren och
blixtljus för kolmonoxiddetektorer




ACO

OAW 24











  Prislista Datablad




Det instrumentförsedda flerpunktssystemet för gasövervakning bygger på att detektorer förser en gasövervakningscentral med en signal relaterad till gaskoncentrationen.

Signalen behandlas därefter i gasöver-vakningscentralen där eventuella mät-, larm- och styrfunktioner erhålls.

Det vanligaste utseendet hos en gasövervakningsanläggning av denna typ och för flera mätpunkter är CGD-centralen.

Läs mer i denna länk

Önskade systemfunktioner
Oavsett vilken typ av gasövervaknings-anläggning man väljer rekommenderar vi att man tittar på följande funktioner:

Larm:

Bör anläggningen ha en eller två larmnivåer per detektor?

Styrsignaler:

Bör anläggningen ha ett relä per larmnivå och sensor?
Bör reläer ha tidsfördröjning?
Bör anläggningen ha datorutgång?

Mätvärden:

Skall det vara möjligt att utläsa larmvärden?
Skall det vara digital, analog eller blinkande gaslarmskylt?

Diagnostik:

Bör anläggningen själv kunna identifiera sensorfel, ledningsavbrott och instrumentfel?

Säkerhet:

Bör anläggningen ha batteribackup?

Den utbytbara detektorn "X-CHANGE" förvandlar omkalibrering till en barnlek:

  • Leverans av omkalibrerade detektorer

  • Du kan enkelt utföra bytet själv utan att behöva anlita specialist

  • Finns för alla gastyper

  • Garanterade utbytespriser

  • Ökad tillförlitlighet (SIL2-programvara)

  • Betydande tids- och kostnads-besparingar

X-Change support garanterar ett pris baserat på förbrukningen av detektorns kapacitet.

För varje okalibrerad detektor som returneras till AP, får Du en kredit för den outnyttjade kapaciteten hos detektorn.

Läs mer >

Säkerhetskrav
Produkterna  tillverkas i enlighet med de regler och olika direktiv som bland annat EN 50545 föreskriver.

Produkter som AP levererar uppfyller och överträffar den nya europeiska standarden EN 50545.

Säkerhetsfunktionerna kontrollerar de anslutna varningsenheterna på funktionalitet och öppen krets - dag och natt. (Nivå SIL2 enligt EN 50271).



BCO, Fältbusdetektor - Vägg
Modbus, BacNet
, etc.




CE



BCO

BCO







deklaration

  Prislista Datablad





BCO, Fältbusdetektor - Kanal
Modbus, BacNet
, etc.

Kapslings-

Kalibr.

Underst. Art/Science



grad

certifikat

RS485 RS485

    Byggvaru- Kanalkit

    deklaration Datablad





Gascentral, CGD

Gascentral




















Den utbytbara detektorn "X-CHANGE" förvandlar omkalibrering till en barnlek:

  • Leverans av omkalibrerade detektorer

  • Du kan enkelt utföra bytet själv utan att behöva anlita specialist

  • Finns för alla gastyper

  • Garanterade utbytespriser

  • Ökad tillförlitlighet (SIL2-programvara)

  • Betydande tids- och kostnads-besparingar

X-Change support garanterar ett pris baserat på förbrukningen av detektorns kapacitet.

För varje okalibrerad detektor som returneras till AP, får Du en kredit för den outnyttjade kapaciteten hos detektorn.

Läs mer >

















Rättsliga krav och säkerhetskrav
Produkterna  tillverkas i enlighet med de regler och olika direktiv som bland annat EN 50545 föreskriver.

Produkter som AP levererar uppfyller och överträffar den nya europeiska standarden EN 50545.

Säkerhetsfunktionerna kontrollerar de anslutna varningsenheterna på funktionalitet och öppen krets - dag och natt. (Nivå SIL2 enligt EN 50271).



Snabbt och enkelt utbyte av detektor

  1. Öppna höljet med en skruvmejsel (1).

  2. Koppla in kabeln till detektorn och skruva av det gamla detektorhuvudet (2).

  3. Byt ut detektorhuvudet (3) och anslut kabeln på den nya detektorhuvudet till PCB (4).

  4. Sätt fast locket på huset med skruvarna (1). Den omkalibrerade detektorn är genast klar för användning.





Elektriska produkter i explosiv omgivning
För att tända en explosiv gasblandning krävs en liten energimängd i form av låga, gnista, hög yttemperatur eller annan energimängd.

Självklart får inte produkter som monteras i ett område med potentiell explosionsfara själv orsaka en explosion. Av denna orsak måste produkterna tillverkas så att detta inte kan inträffa.
Utrustningen måste dessutom klassas och testas – ATEX-klassas – av godkänd testmyndighet.



Ex-klassningens indelning finnes i Svensk Standard
Valet av vilken Ex-klassning som behövs från fall till fall avgörs av faktorer som gas, tillåten högsta yttemperatur och vilken potentiell explosionsfara som finns i området där produkterna skall installeras.
Områdenas potentiella explosionsfara avgörs av den zon-klassning som skall utföras enligt Svensk Standard



Mer om ATEX produkter finner Du i nedanstående länk

ATEX explosionssäkra detektorer

CCO, Combidetektor  - Vägg
Fältbus, analog och reläutgång



Art/Science

CCO

Underst. CCO


RS485 Prislista RS485 Datablad

      CE

      deklaration









CCO, Combidetektor - Kanal
ModBus, analog, reläutgång



Byggvaru-

Kalibr.

CE Kanal-



deklaration

certifikat

deklaration

kit
